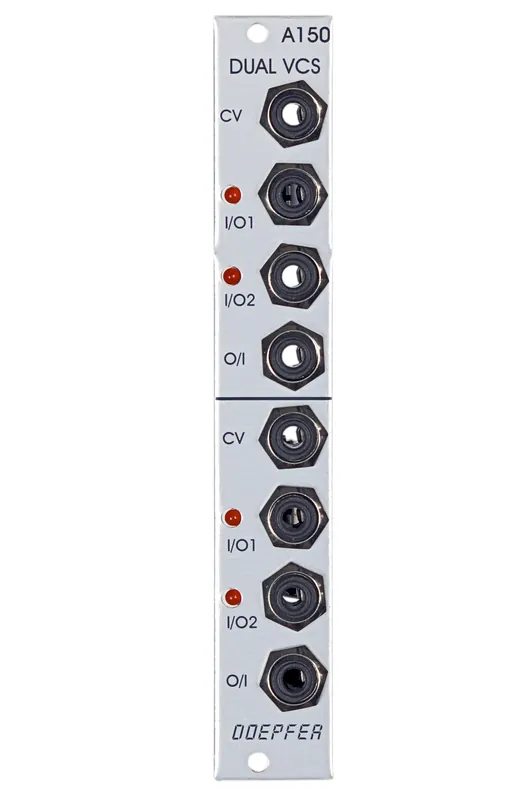

Doepfer A-150
Das Modul A-150 (Dual VCS) enthält zwei getrennte spannungsgesteuerte Umschalter (voltage-controlled switch).
Jeder Schalter besitzt einen Steuereingang, einen gemeinsamen Aus-/Eingang und 2 Ein-/Ausgänge.
Die Schalter sind bi-direktional, d.h. es sind beide Schaltrichtungen möglich.
Es können Spannungen im Bereich von -12V … +12V an den I/O bzw. O/I-Anschlüssen verarbeitet werden.
Entsprechend der anliegenden Steuerspannung ist der gemeinsame Aus-/Eingang mit einem der beiden Ein-/Ausgänge verbunden.
Zwei LED’s zeigen den aktiven (d.h. den zum gemeinsamen Aus-/Eingang durchgeschalteten) Ein-/Aus-gang an.
